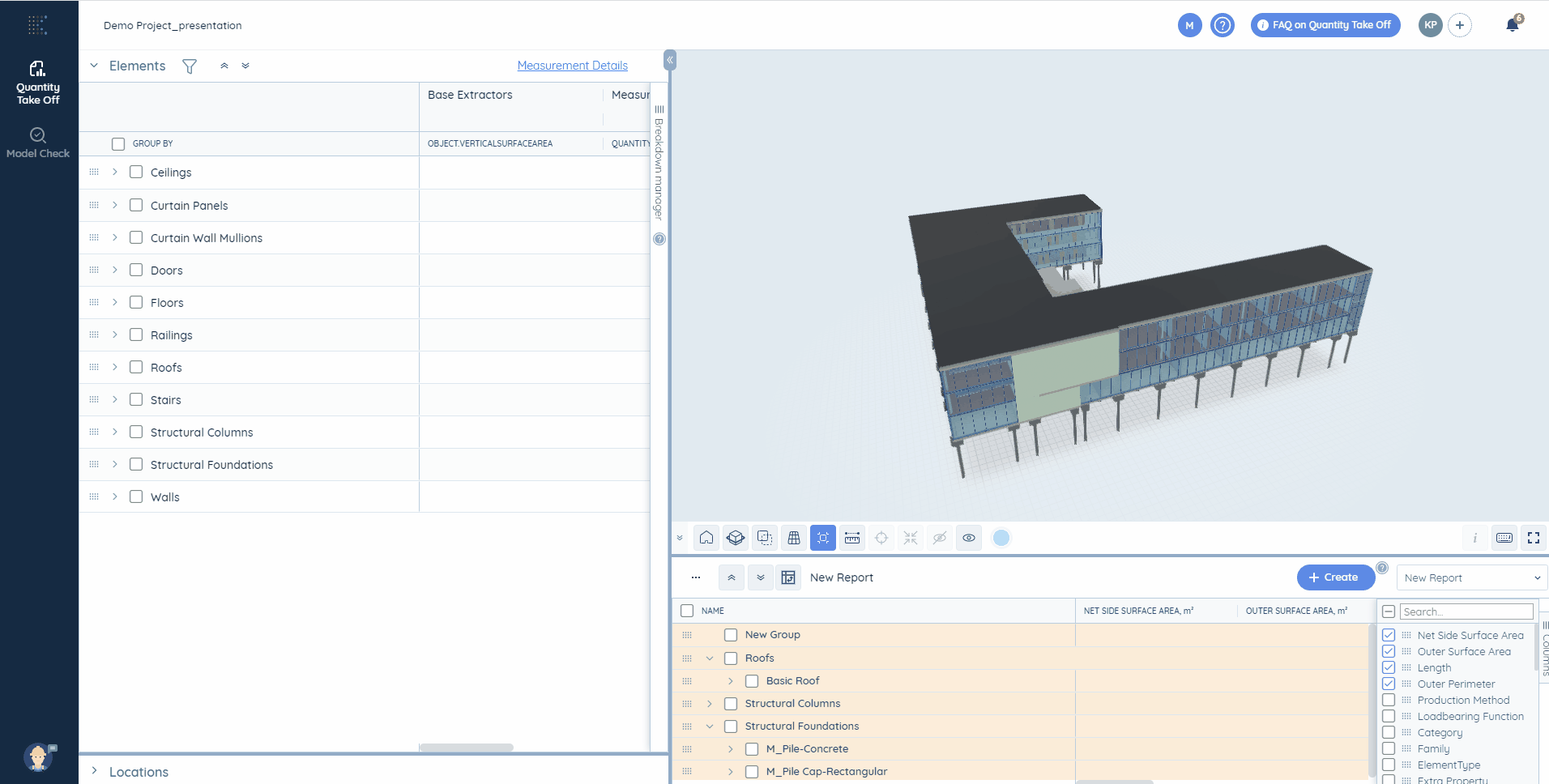

En vue 3D, vous pouvez voir les mesures de chaque élément du modèle. Pour cela, vous pouvez utiliser l'icône Clip Box :
Clip Box permet à un utilisateur de modifier la taille du modèle selon le côté ou le niveau approprié.
Cliquez sur le coin / arête pertinent et vous pourrez changer la taille.

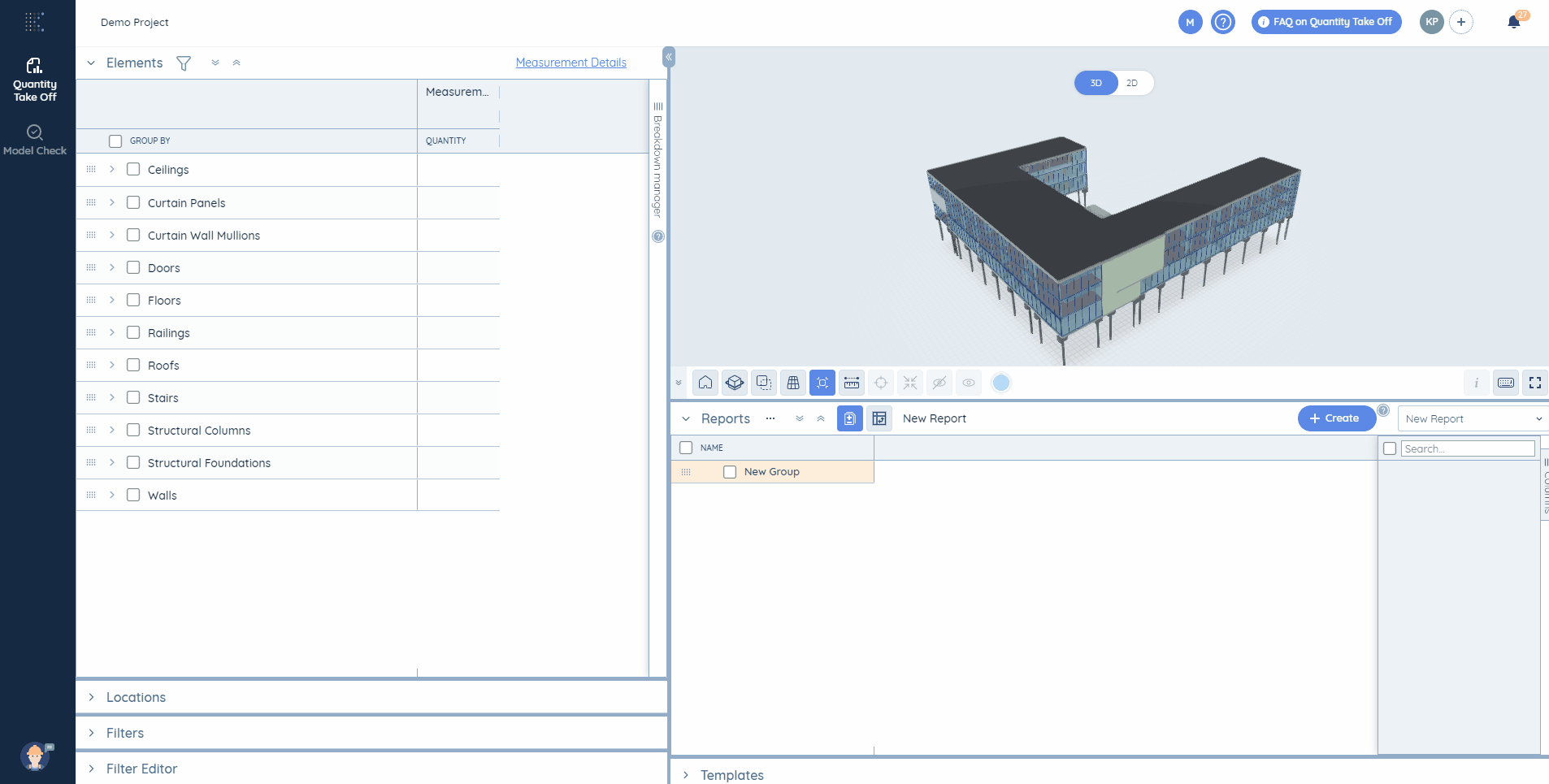

Si vous avez besoin des mesures d'un seul élément, cliquez dessus avec le bouton gauche de la souris et utilisez le bouton "C". Pour annuler, cliquez à nouveau sur "C".
Si vous avez besoin d'un élément séparé, plutôt que du modèle entier, en choisissant n'importe quelle arête, réduisez-le jusqu'à la pièce requise. Ensuite, cliquez avec le bouton droit de la souris sur l'arête que vous avez utilisée pour réduire et vous pourrez changer la position de la Clip Box.

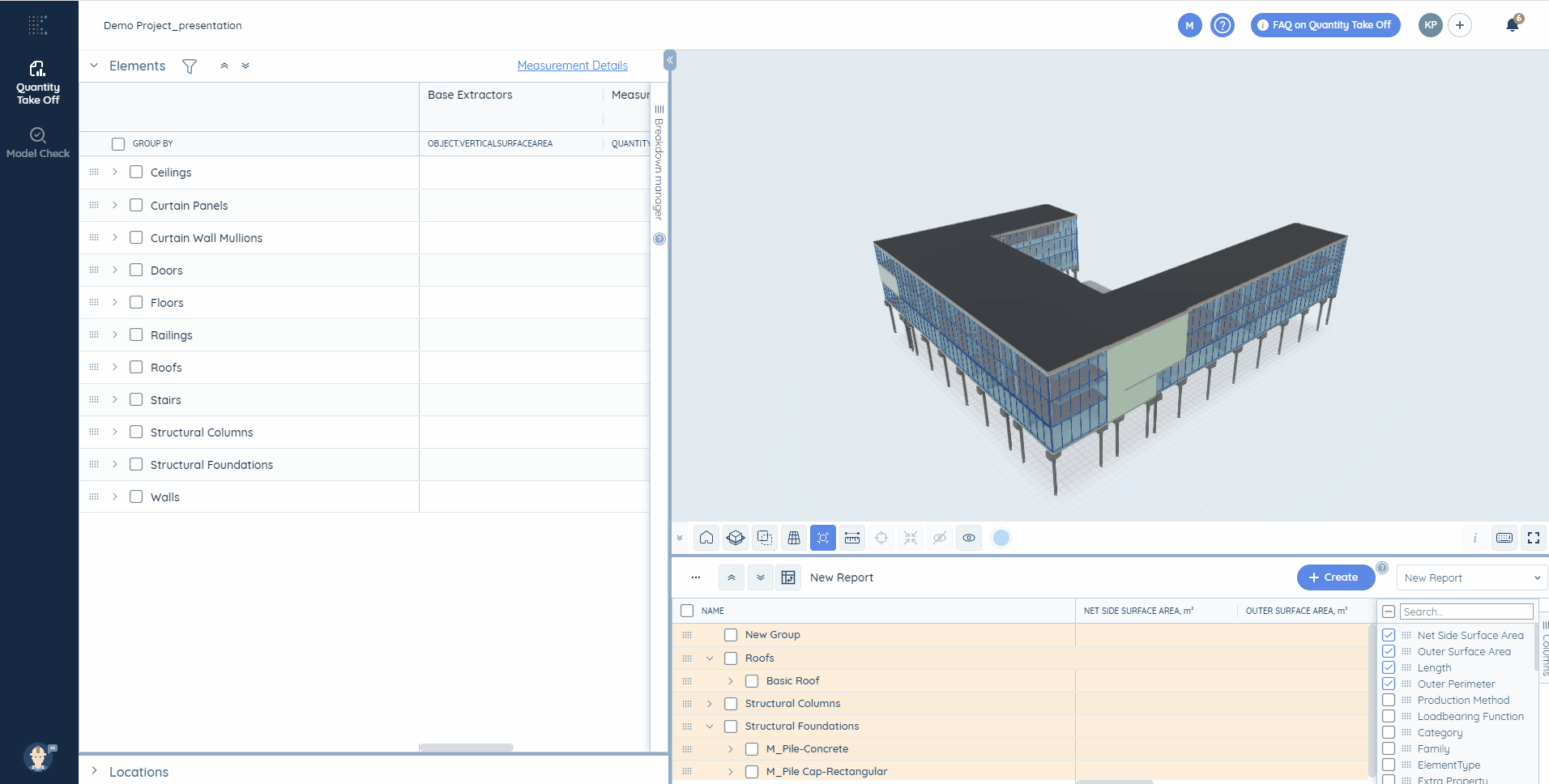

Avec l'aide du filtre Engine, vous pouvez rapidement réduire le modèle à la partie pertinente et l'ajouter à votre rapport. Dans ce but, vous devez :
- Cliquez sur l'icône Clip Box dans la vue 3D.
- Réduisez le modèle au côté ou niveau nécessaire.
- Cliquez sur la 2ème icône Clip Box :
Alors votre décomposition sera filtrée pour ne montrer que les éléments sélectionnés par la Clip Box.
📝Note ! Même si l'élément n'est que partiellement sélectionné par la Clip Box, il sera complètement inclus dans la liste de filtrage du Tableau de décomposition et ses quantités ne seront pas recalculées.
