Description des extracteurs de base

Avant de commencer :

📝Remarque ! Les extracteurs de base calculent les caractéristiques géométriques d'un objet. Les couches d'un élément unique (par exemple, murs, sols) n'ont pas de géométrie distincte. Elles font simplement partie de la géométrie de l'assemblage. Par conséquent, les extracteurs de base ne calculeront pas la valeur d'une seule couche. Ils calculeront la valeur de l'assemblage. Cela doit être pris en compte lors de la détermination de l'épaisseur et du volume de la couche.

La liste des extracteurs de base :

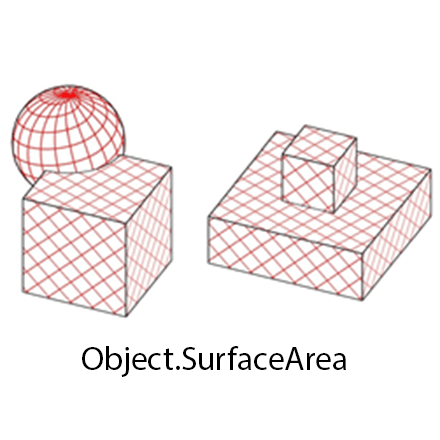

• Object.SurfaceArea — surface totale de l'élément.

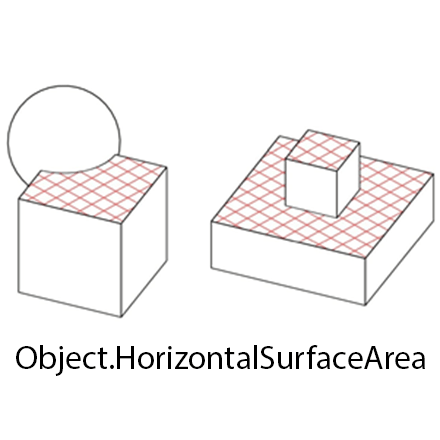

• Object.HorizontalSurfaceArea — analyse la surface de l'élément et calcule l'aire de ses parties horizontales.

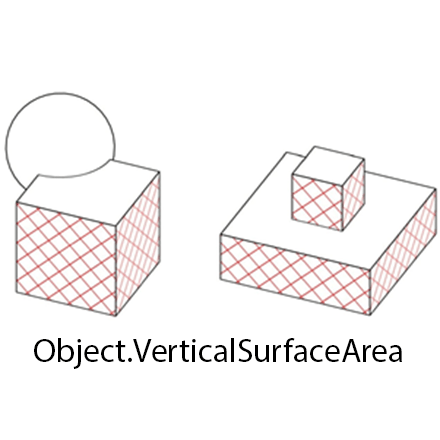

• Object.VerticalSurfaceArea — analyse la surface de l'élément et calcule l'aire de ses parties verticales.

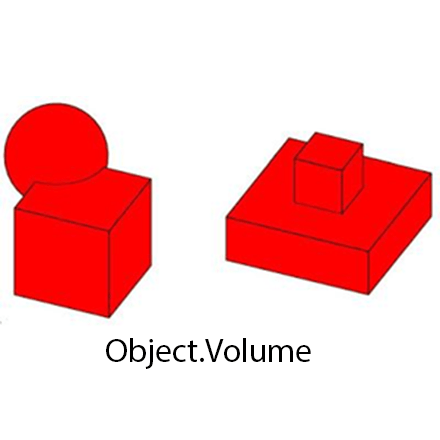

• Object.Volume — calcule le volume de la géométrie de l'élément.

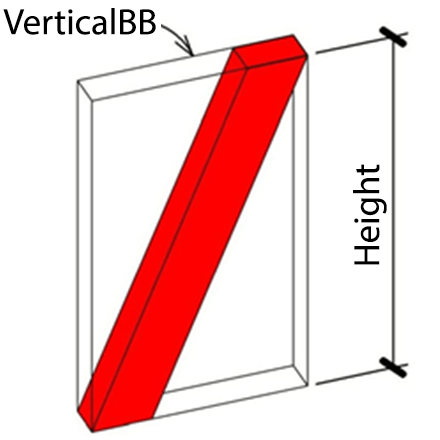

• VerticalBB.Height — calcule la différence entre les coordonnées des points les plus hauts et les plus bas de l'élément.

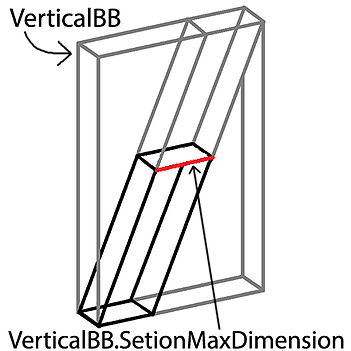

• VerticalBB.SectionMaxDimension — dimension maximale de la section transversale horizontale de l'objet dans sa position finale.

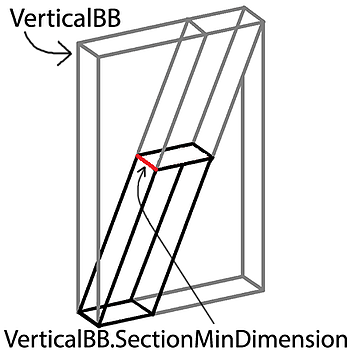

• VerticalBB.SectionMinDimension — dimension minimale de la section transversale horizontale de l'objet dans sa position finale.

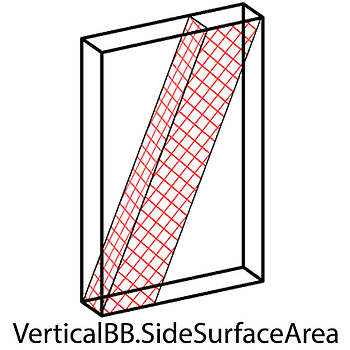

• VerticalBB.SideSurfaceArea — aire de la surface latérale de l'objet dans sa position finale.

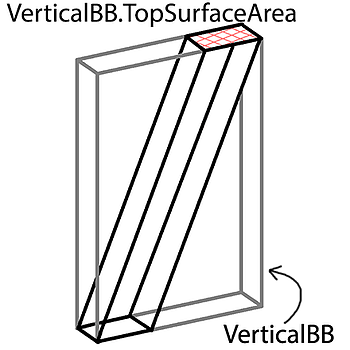

• VerticalBB.TopSurfaceArea — aire de la surface supérieure de l'objet dans sa position finale.

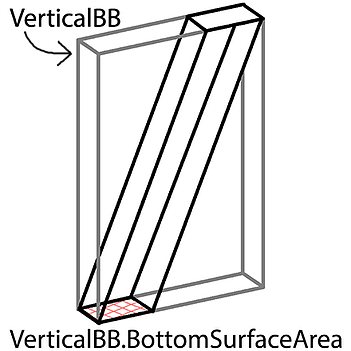

• VerticalBB.BottomSurfaceArea — aire de la surface inférieure de l'objet dans sa position finale.

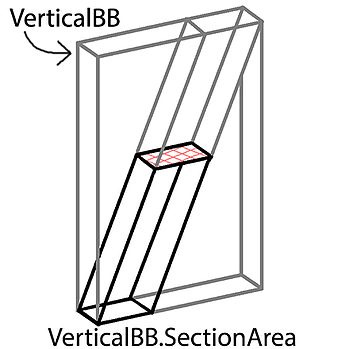

• VerticalBB.SectionArea — aire de la section transversale horizontale de l'objet dans sa position finale.

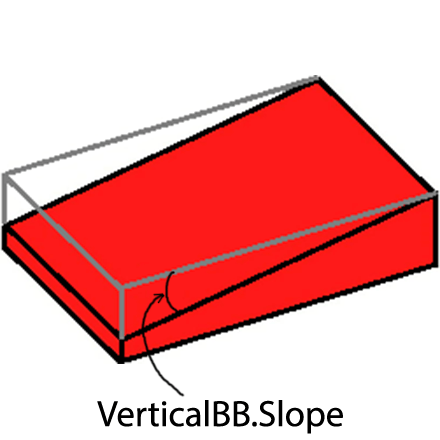

• VerticalBB.Slope — l'angle (radian) entre la surface horizontale et la surface supérieure de l'objet dans sa position finale.

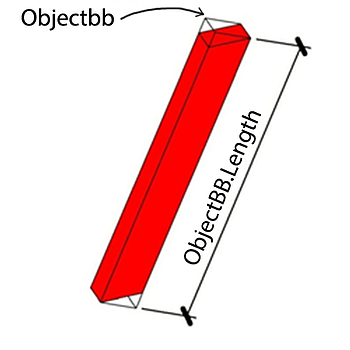

• ObjectBB.Length — longueur de l'encombrement de l'objet.

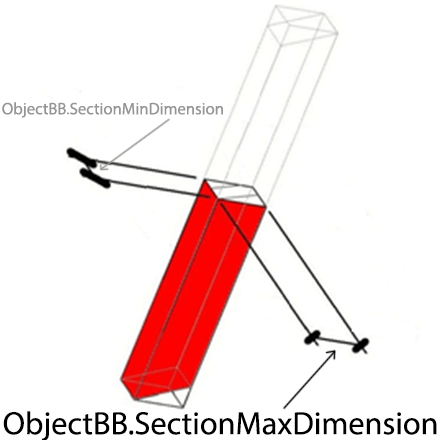

• ObjectBB.SectionMaxDimension — largeur de l'encombrement (taille maximale) de l'objet dans une section spécifique.

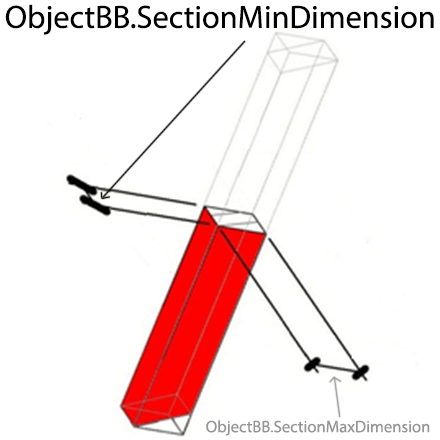

• ObjectBB.SectionMinDimension — profondeur de l'encombrement (taille minimale) de l'objet dans une section spécifique.

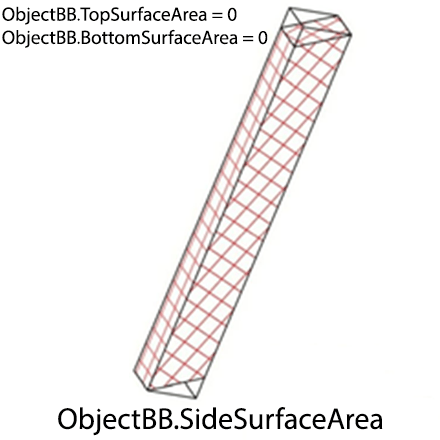

• ObjectBB.SideSurfaceArea — l'aire de l'objet excluant l'aire de ses faces superposées aux faces de début et de fin de la boîte englobante.

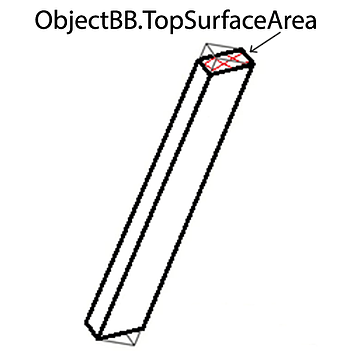

• ObjectBB.TopSurfaceArea — aire supérieure de l'objet, aire de sa face superposée à la face de début de la boîte englobante.

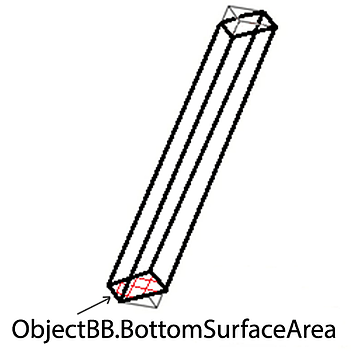

• ObjectBB.BottomSurfaceArea — aire inférieure de l'objet, aire de sa face superposée à la face de fin de la boîte englobante.

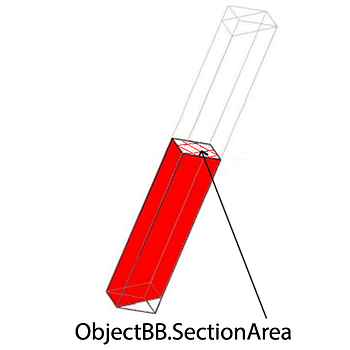

• ObjectBB.SectionArea — l'aire de la section minimale de la boîte englobante.

• SelfDimension.Length — la longueur de l'axe le plus grand de l'élément.

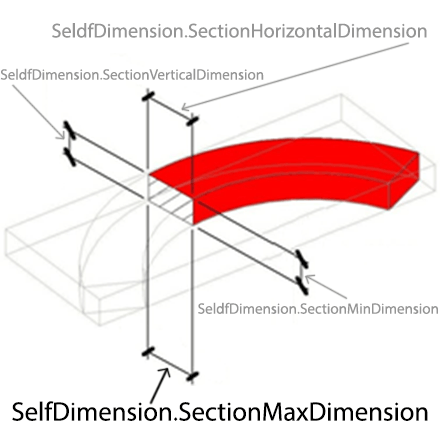

• SelfDimension.SectionVerticalDimension — la dimension du bord le plus vertical de la section obtenue si vous coupez l'objet d'extrusion perpendiculairement à sa direction d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

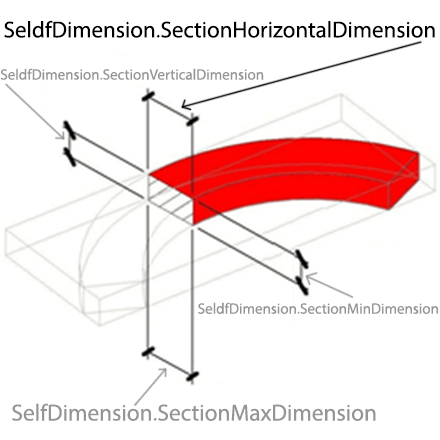

• SelfDimension.SectionHorizontalDimension — la dimension du bord le plus horizontal de la section obtenue si vous coupez l'objet d'extrusion perpendiculairement à sa direction d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

• SelfDimension.SectionMaxDimension — dimension maximale de la section transversale de l'objet d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

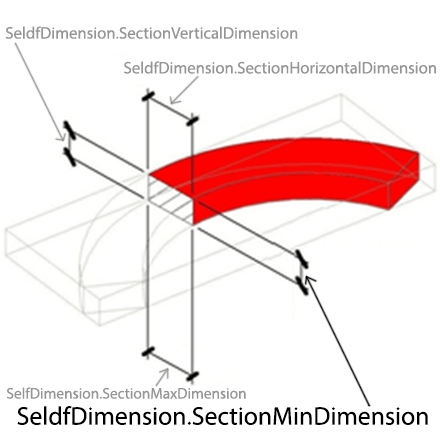

• SelfDimension.SectionMinDimension — dimension minimale de la section transversale de l'objet d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

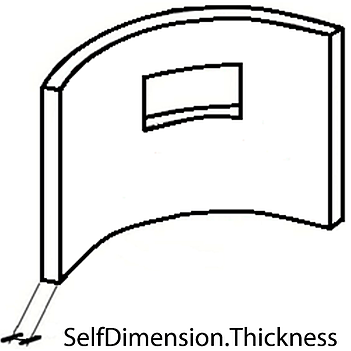

• SelfDimension.Thickness — la plus petite des trois dimensions de l'élément, dont la longueur et la largeur sont beaucoup plus grandes que l'épaisseur.

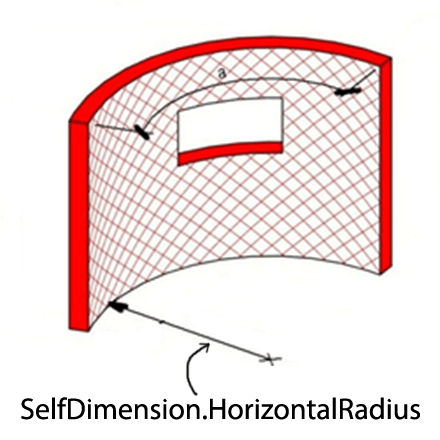

• SelfDimension.HorizontalRadius — rayon de courbure de la trajectoire d'extrusion de l'objet (l'axe d'extrusion est l'axe le plus grand de l'élément).

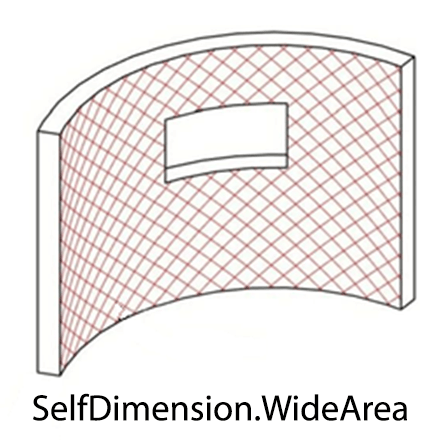

• SelfDimension.WideArea — l'aire de la plus grande partie continue de la surface de l'élément. Pour les murs, il s'agit de l'aire du mur d'un côté, pour les sols, il s'agit de l'aire inférieure moins toutes les ouvertures.

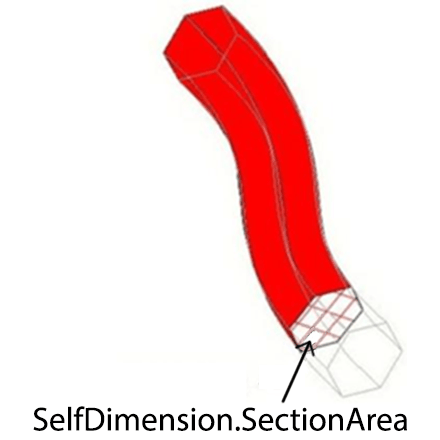

• SelfDimension.SectionArea — aire de la section transversale de l'objet d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

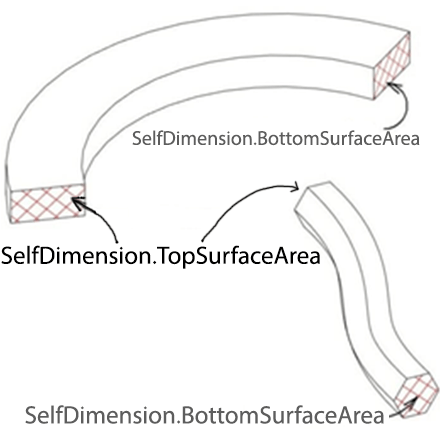

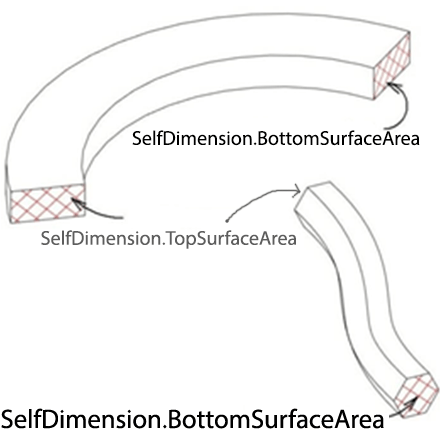

• SelfDimension.TopSurfaceArea — aire de la surface supérieure de l'objet d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

• SelfDimension.BottomSurfaceArea — aire de la surface inférieure de l'objet d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

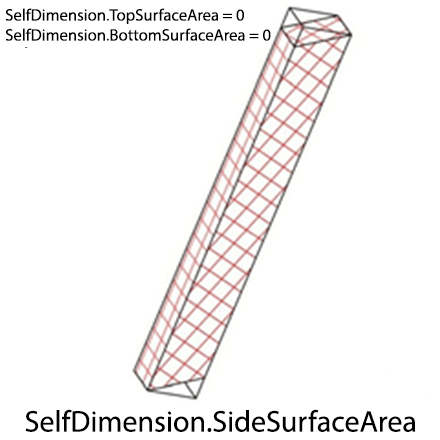

• SelfDimension.SideSurfaceArea — aire de la surface latérale de l'objet d'extrusion (l'axe d'extrusion est l'axe le plus grand de l'élément).

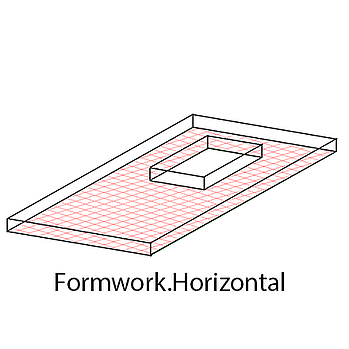

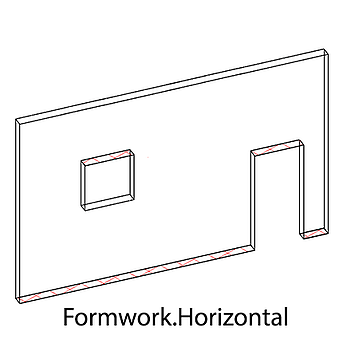

• Formwork.Horizontal — aire totale du coffrage pour les surfaces horizontales avec une pente allant jusqu'à 5 degrés.

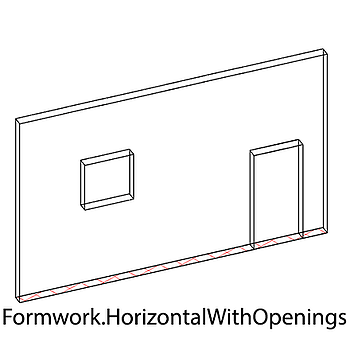

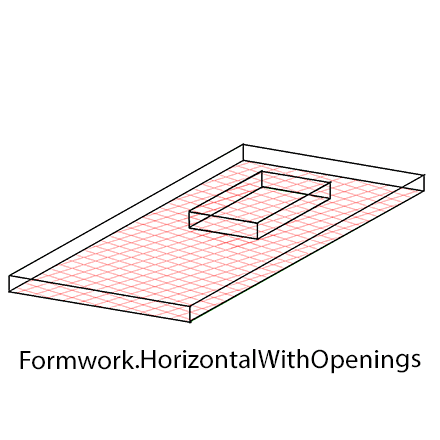

• Formwork.HorizontalWithOpenings — identique à « Formwork.Horizontal » en ajoutant les aires des vides.

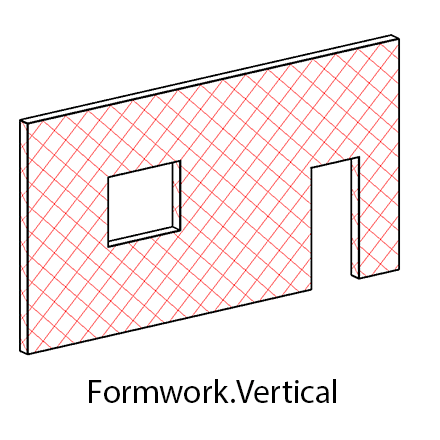

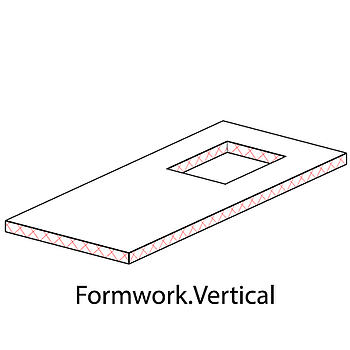

• Formwork.Vertical — aire totale du coffrage pour les surfaces verticales avec une pente allant jusqu'à 5 degrés.

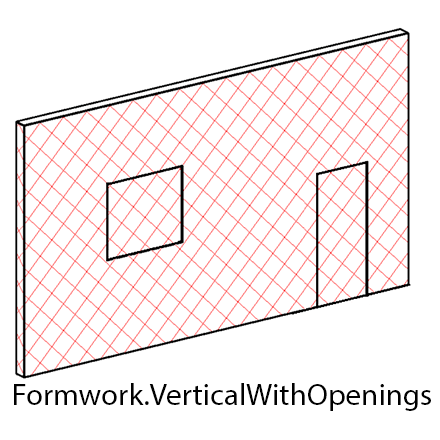

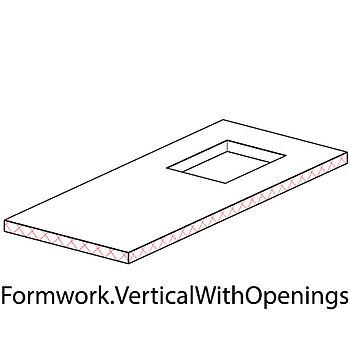

• Formwork.VerticalWithOpenings — identique à « Formwork.Vertical » en ajoutant les aires des vides.

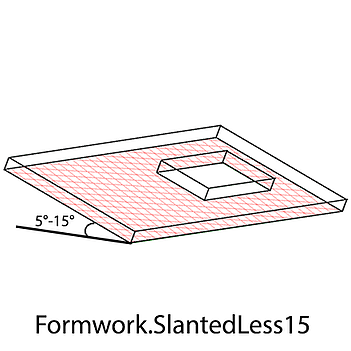

• Formwork.SlantedLess15 — aire totale du coffrage pour les surfaces horizontales avec une pente de 5 à 15 degrés.

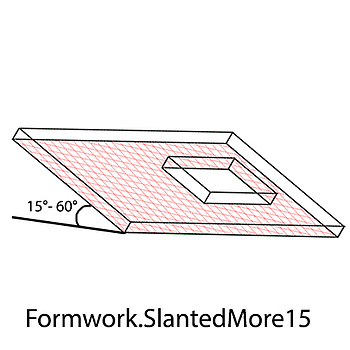

• Formwork.SlantedMore15 — aire totale du coffrage pour les surfaces horizontales avec une pente de 15 à 60 degrés.

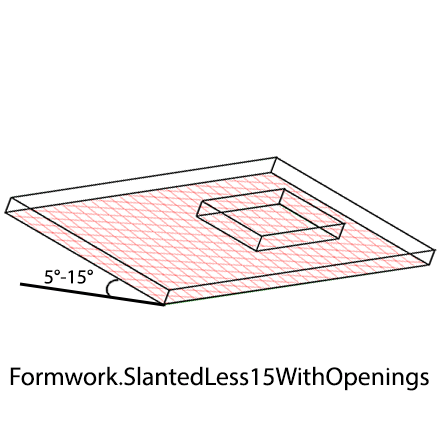

• Formwork.SlantedLess15WithOpenings — Identique à « Formwork.SlantedLess15 » en ajoutant les aires des trous.

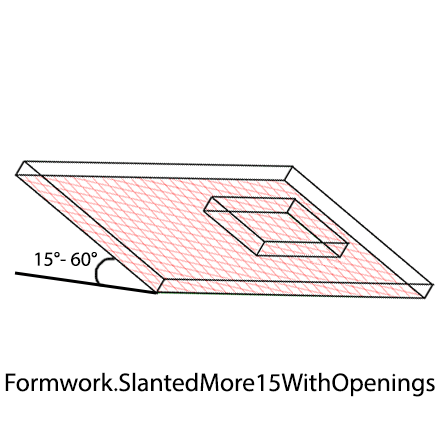

• Formwork.SlantedMore15WithOpenings — Identique à « Formwork.SlantedMore15 » en ajoutant les aires des trous.

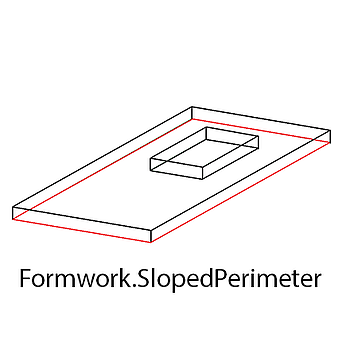

• Formwork.SlopedPerimeter — le périmètre de la section horizontale du mur ou du sol, excluant le périmètre des vides intérieurs (applicable également aux objets inclinés).

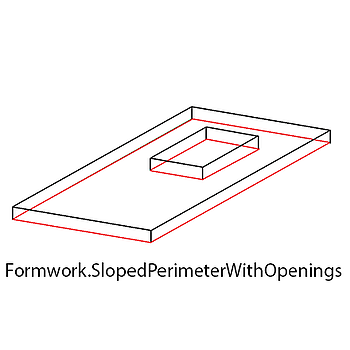

• Formwork. SlopedPerimeterWithOpenings — le périmètre de la section horizontale du mur ou du sol, incluant le périmètre des vides intérieurs (applicable également aux objets inclinés).
