Les mesures 2D traditionnelles manquent souvent de détails pour les géométries complexes. Kreo y remédie en offrant des paramètres 3D supplémentaires pour les mesures. Ces paramètres 3D enrichissent la barre d'outils pour les calculs et l'analyse, permettant des mesures plus précises et une visualisation 3D détaillée des projets.
Les paramètres 3D qui permettent le calcul de mesures critiques telles que la surface verticale, le volume et d'autres incluent :
Hauteur
Épaisseur
Hauteur
La hauteur peut être définie pour les mesures linéaires et de surface, permettant non seulement la visualisation des limites d'un objet, mais aussi le calcul de caractéristiques clés telles que le Volume et la surface Verticale.

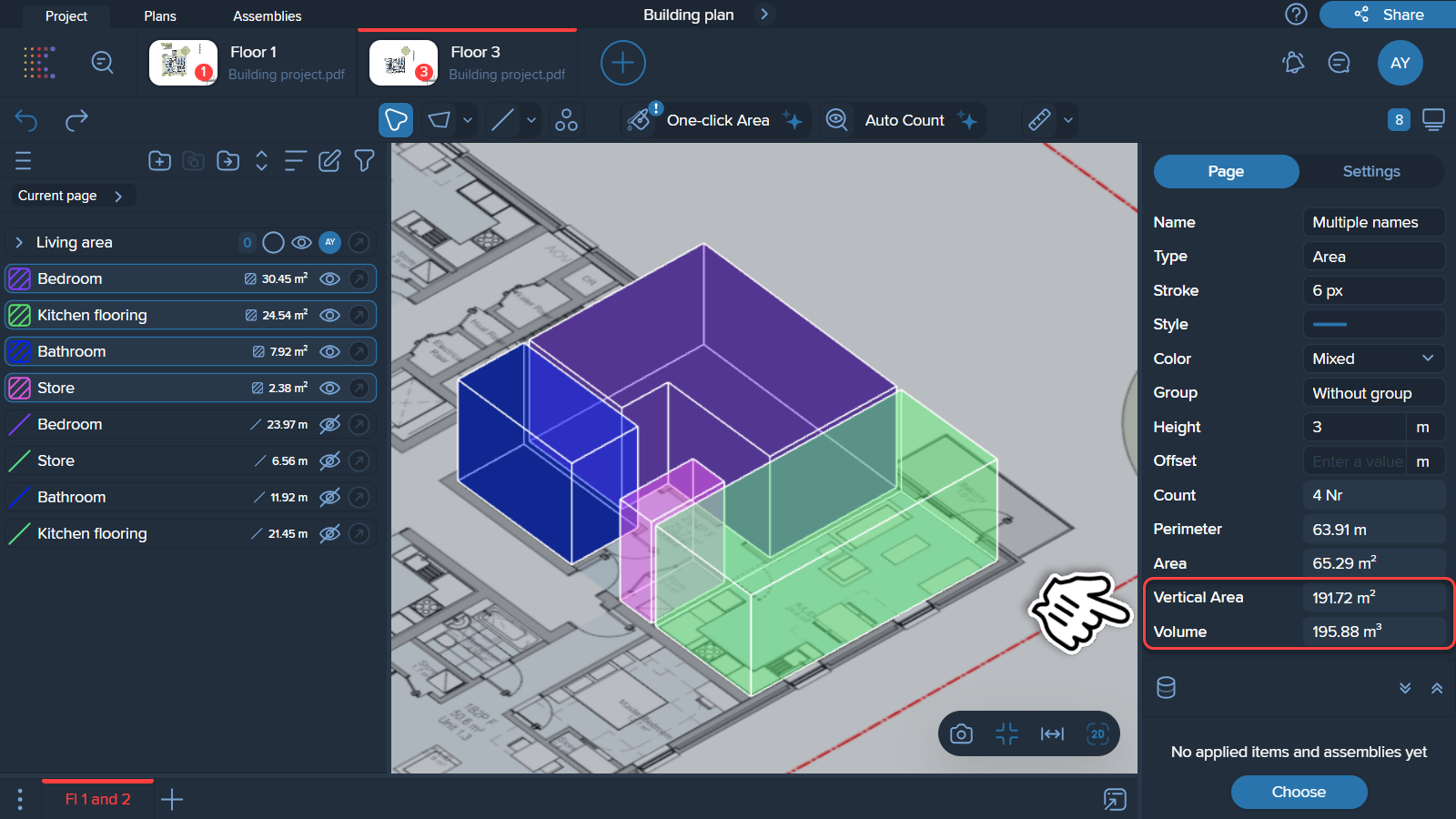

Calcul de la Surface Verticale (pour les mesures linéaires et de surface) :
La surface Verticale représente la surface des murs ou des limites entourant une zone. Elle est calculée en multipliant le périmètre de la zone par la hauteur. Formule : Surface Verticale = Périmètre × Hauteur
Exemple d'utilisation : Ce calcul peut être utilisé pour des murs individuels, aidant à déterminer la surface à peindre, à isoler ou à appliquer d'autres traitements muraux.
Calcul du Volume (pour les mesures de surface) :
En ajoutant la hauteur à une mesure de surface, vous pouvez calculer le volume de l'espace. Formule : Volume = Surface × Hauteur Exemple d'utilisation : Cette caractéristique est essentielle pour les applications qui nécessitent une capacité volumique, telles que le remplissage, le stockage ou la construction.

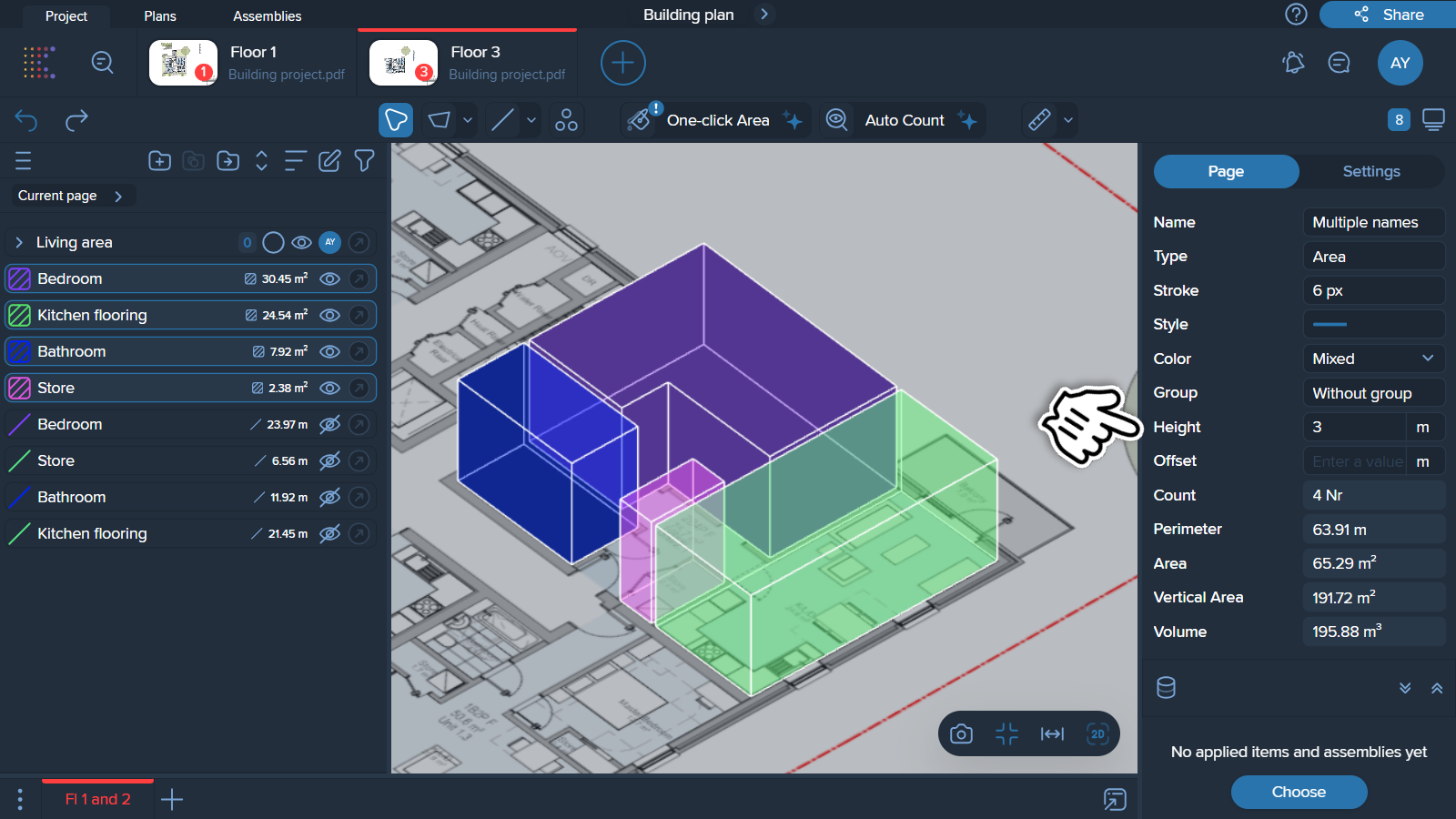

Comment définir la valeur de la hauteur :
Choisissez la ou les mesures ou le groupe pour lequel vous souhaitez définir la hauteur.
Allez dans le menu sur le côté droit de l'écran et entrez la valeur dans la case 'Hauteur'.
Épaisseur

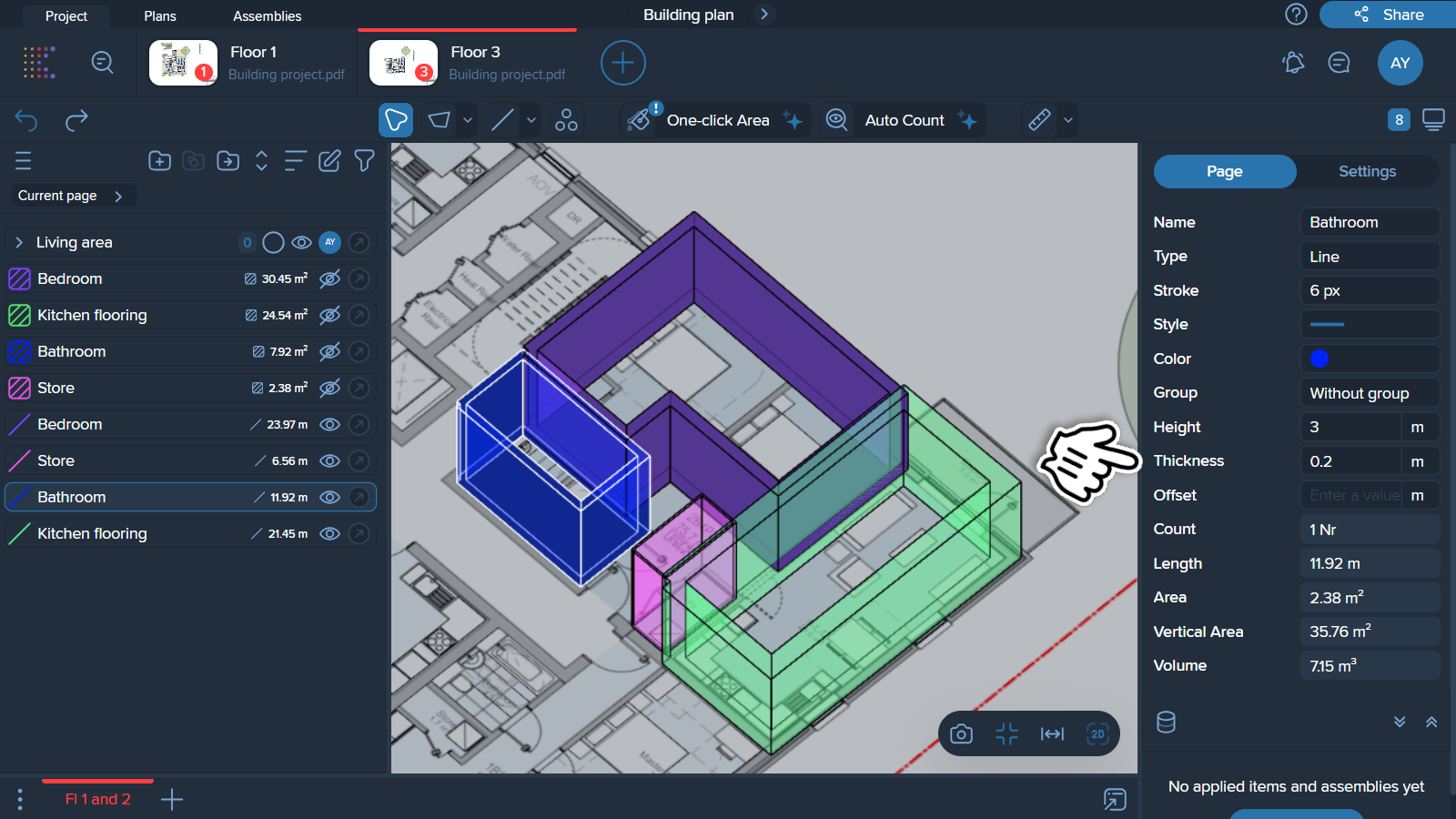

L'épaisseur fait référence à la mesure de la distance entre les surfaces opposées d'un matériau ou d'une structure. L'épaisseur ne peut être définie que pour les mesures linéaires et permet de trouver la Surface et le Volume pour celles-ci.

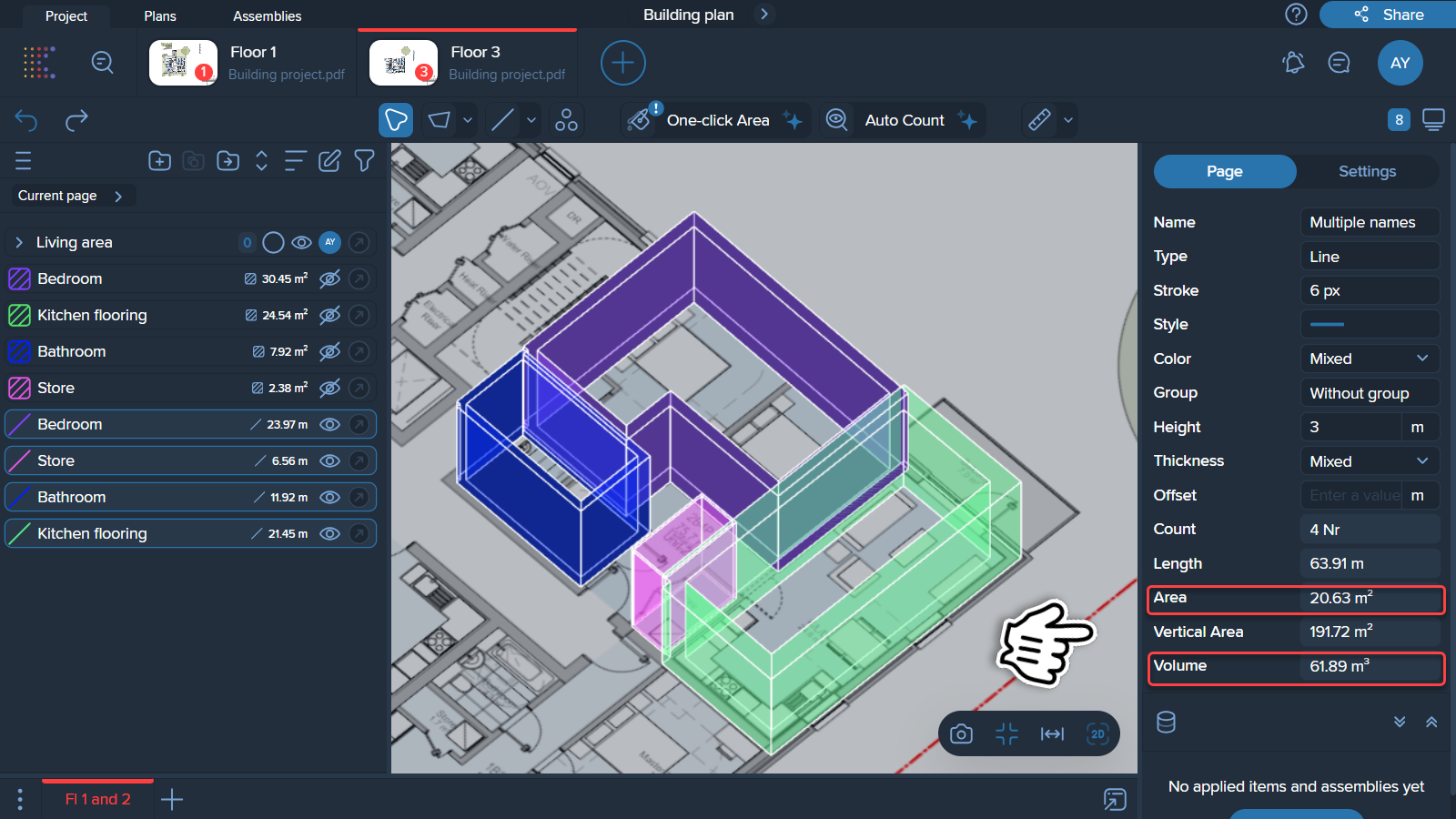

Calcul de la Surface (pour les mesures linéaires) : La surface d'une mesure linéaire, calculée en multipliant la longueur par l'épaisseur, représente la surface de la section transversale de la structure. Formule : Surface = Longueur × Épaisseur
Calcul du Volume (pour les mesures linéaires) : Dans les mesures linéaires, le volume est calculé en multipliant la longueur par l'épaisseur et la hauteur. Formule : Volume = Longueur × Épaisseur × Hauteur
Ces mesures sont essentielles pour l'estimation des matériaux, l'évaluation des coûts et la conformité réglementaire, entre autres applications.
Comment définir la valeur de l'épaisseur :
Choisissez la ou les mesures ou le groupe pour lequel vous souhaitez définir l'épaisseur.
Allez dans le menu sur le côté droit de l'écran et entrez la valeur dans la case 'Épaisseur'.
Décalage (Offset)

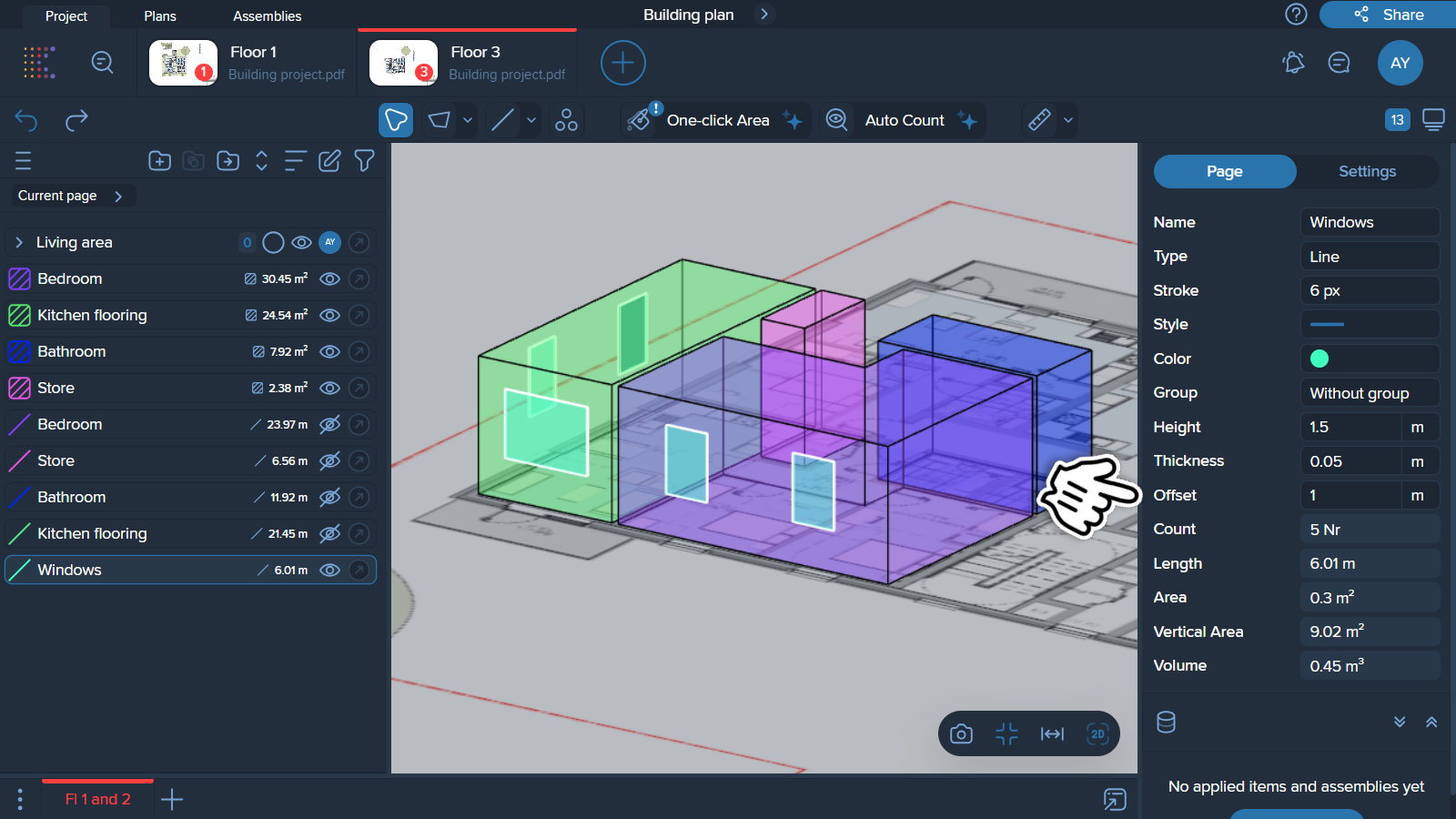

Le décalage (Offset) est une fonctionnalité de la conception 3D qui indique l'élévation d'un élément, sa distance par rapport au sol. Bien qu'il ne soit pas utilisé pour les calculs, le décalage est crucial à des fins de visualisation dans les environnements 3D. Il permet un placement précis des éléments en les soulevant du niveau du sol pour garantir une représentation graphique précise. Par exemple, il peut être utilisé pour positionner correctement des éléments tels que des étagères et des fenêtres, améliorant le réalisme et la précision spatiale du modèle visuel.
Comment définir la valeur du décalage (Offset) :
Choisissez la ou les mesures ou le groupe pour lequel vous souhaitez définir l'épaisseur.
Allez dans le menu sur le côté droit de l'écran et entrez la valeur dans la case 'Épaisseur'.
L'intégration de paramètres 3D avancés comme la hauteur, l'épaisseur et le décalage (offset) dans Kreo représente un bond en avant significatif dans la technologie de métré de construction. Ces fonctionnalités améliorent non seulement la précision des mesures, mais permettent également aux utilisateurs de visualiser et d'analyser des géométries complexes avec des détails et une précision exceptionnels.
