Paramètres de Dessin

Mis à jour cette semaine

Les Paramètres du plan constituent une section de Kreo où vous pouvez personnaliser les réglages de votre plan afin de vous assurer qu'il s'affiche et est géré exactement comme vous en avez besoin.

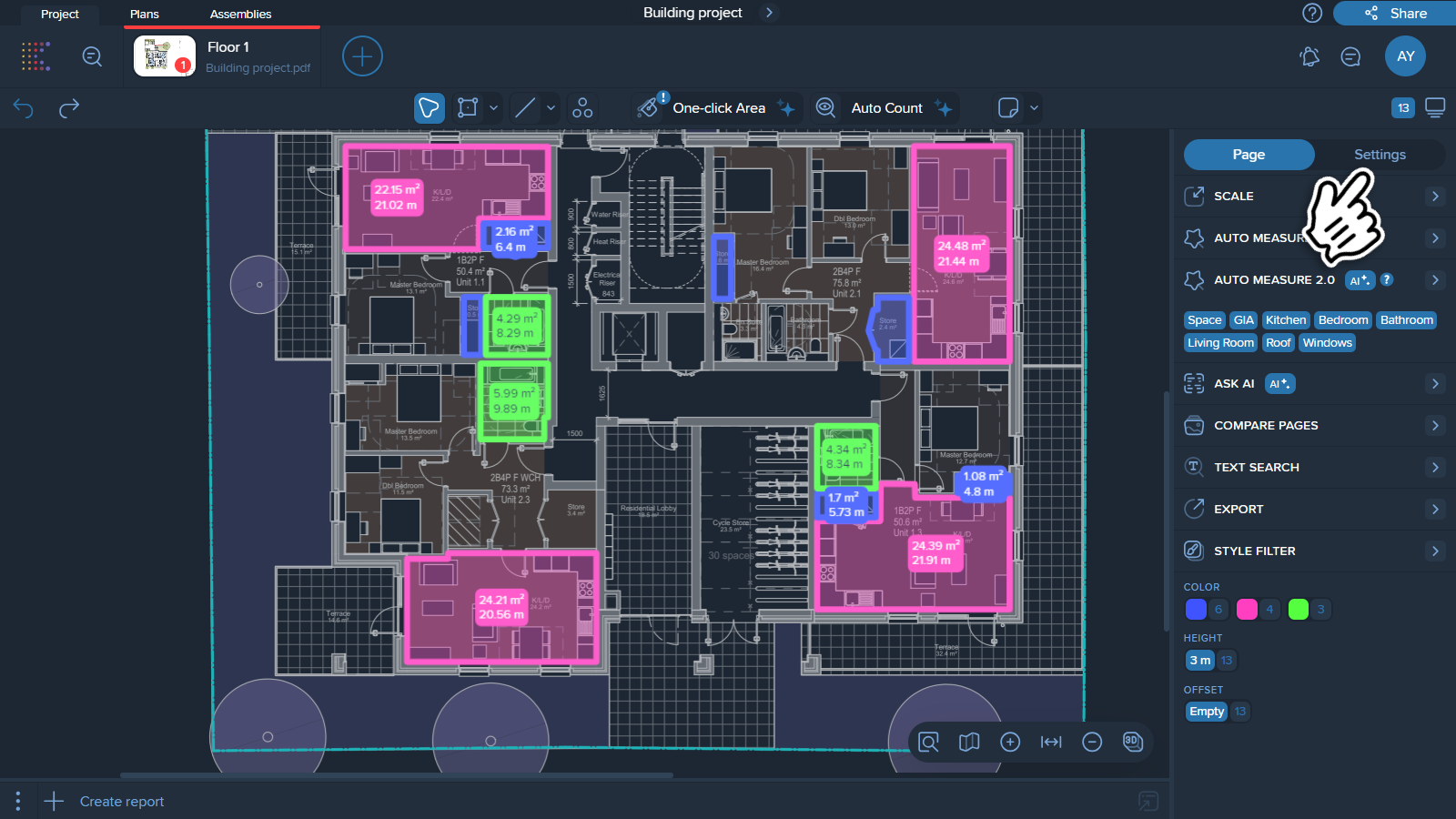

Il se situe sur le côté droit de l'écran et est simplement intitulé «Paramètres».

Les Paramètres du plan sont divisés en plusieurs sections. Vous pouvez réduire et développer chaque section, et ajuster les paramètres à tout moment.

Système d'unités

Dans Kreo, vous pouvez travailler aussi bien dans les systèmes métrique qu'impérial, et il est très simple de basculer entre eux. Il suffit de cliquer sur le système d'unités dont vous avez besoin dans les Paramètres, et il sera appliqué aux mesures existantes et futures.

Magnétisme

Le magnétisme est une fonctionnalité des paramètres de dessin de Kreo qui vous aide à aligner précisément les points en les "collant" automatiquement à des angles spécifiques, des lignes ou d'autres éléments de votre dessin. Cette option est particulièrement utile pour obtenir des placements et des mesures précis. En activant le magnétisme, vous vous assurez que vos points s'alignent parfaitement avec les éléments existants, rendant votre travail plus précis et efficace.

Vous pouvez trouver plus d'informations sur les options de magnétisme ici.

Plan

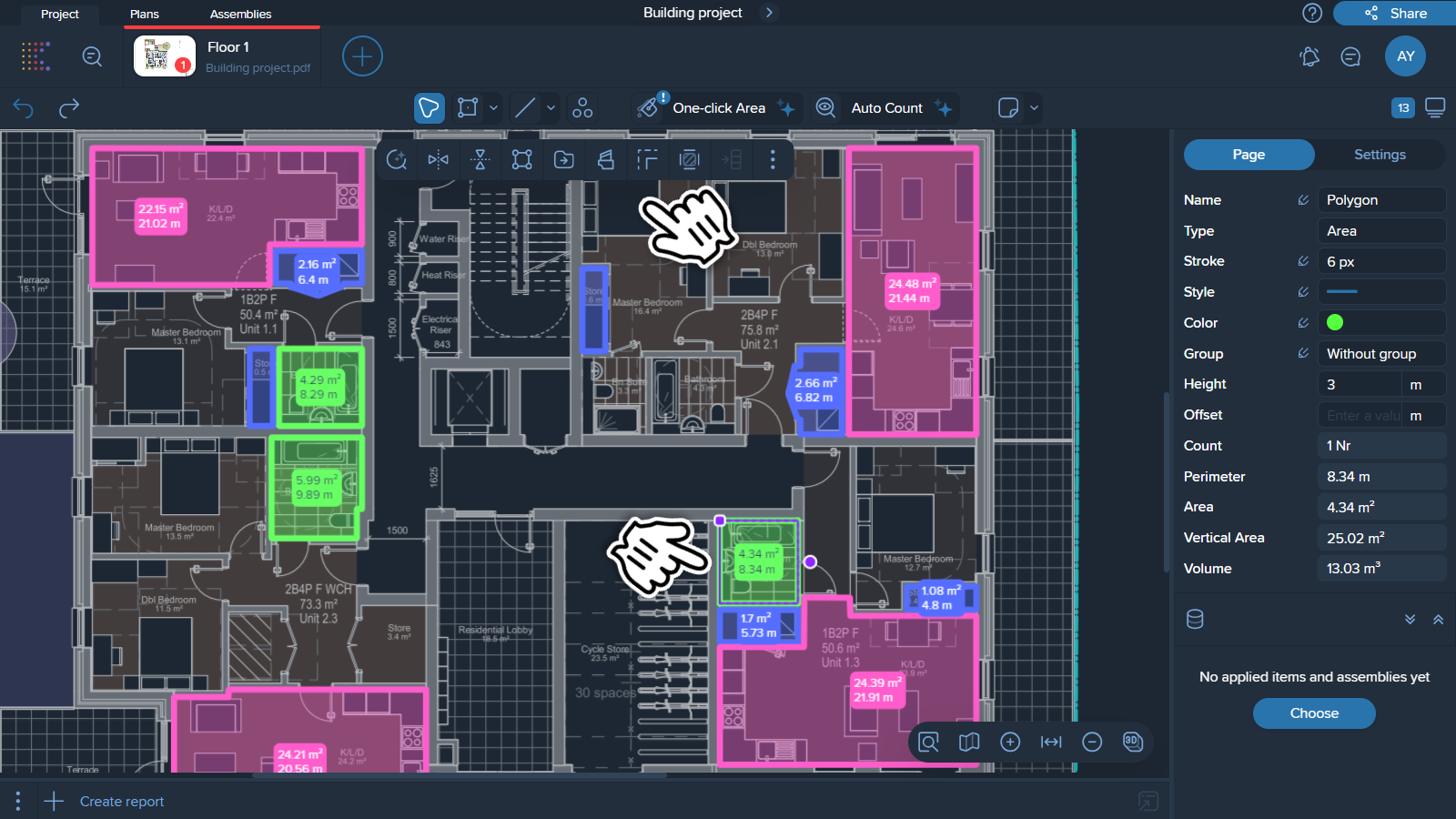

  • Épingler le menu déroulant en haut
    Si ce paramètre est activé, le menu des mesures sera épinglé en haut de l'écran au lieu d'apparaître à côté de la mesure sélectionnée.

  • Mode Noir et Blanc :
    Utilisez ce paramètre pour afficher tous les éléments du plan en noir et blanc.

  • Mode Nuit
    Ce paramètre active le mode nuit du plan.

  • Rotation
    Faites pivoter vos plans à 90, 180 et 270 degrés.

  • Afficher les dimensions

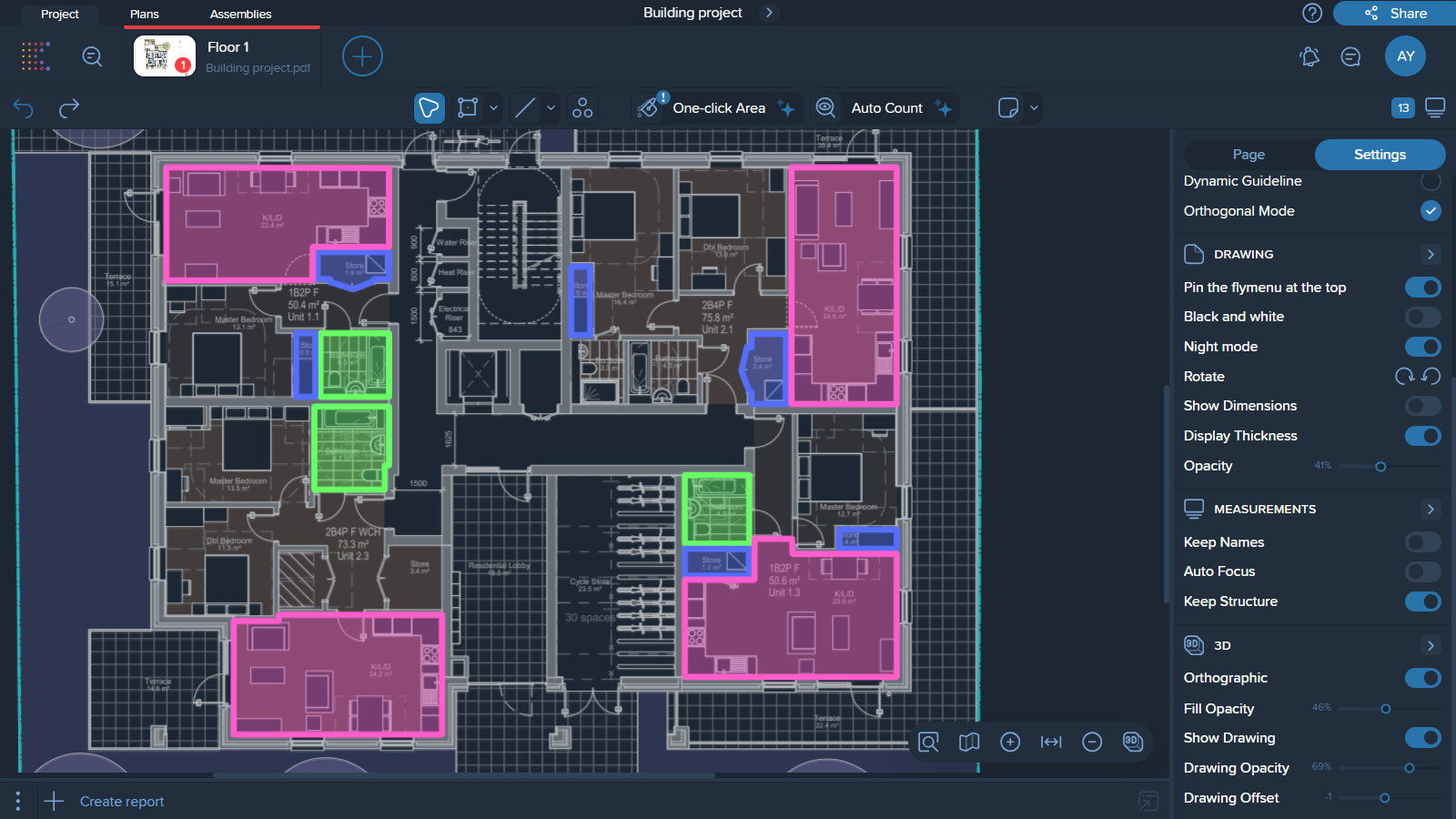

    Ce paramètre vous permet de masquer les valeurs de dimension affichées sur les mesures. Ce réglage affecte la visibilité des dimensions dans les PDF exportés. Voici à quoi ressemble le plan avec les dimensions masquées :

  • Afficher l'épaisseur
    Ce paramètre rend l'épaisseur de ligne visible lorsqu'elle est définie. C'est particulièrement important pour le mode 3D, mais c'est aussi visible en 2D.

  • Opacité
    Ce paramètre ajuste l'opacité de votre plan. Un pourcentage d'opacité plus faible peut rendre vos mesures visuellement plus distinctes.

Mesures

  • Conserver les noms
    Activez ce paramètre pour conserver les noms initiaux des mesures lors de la duplication, de la copie ou de la découpe.

  • Mise au point automatique
    Utilisez ce paramètre pour centrer automatiquement une mesure lorsque vous la sélectionnez dans le gestionnaire de mesures.

  • Conserver la structure
    Insérez les mesures dans les dossiers existants après qu'elles aient été copiées et collées sur d'autres pages de votre projet.

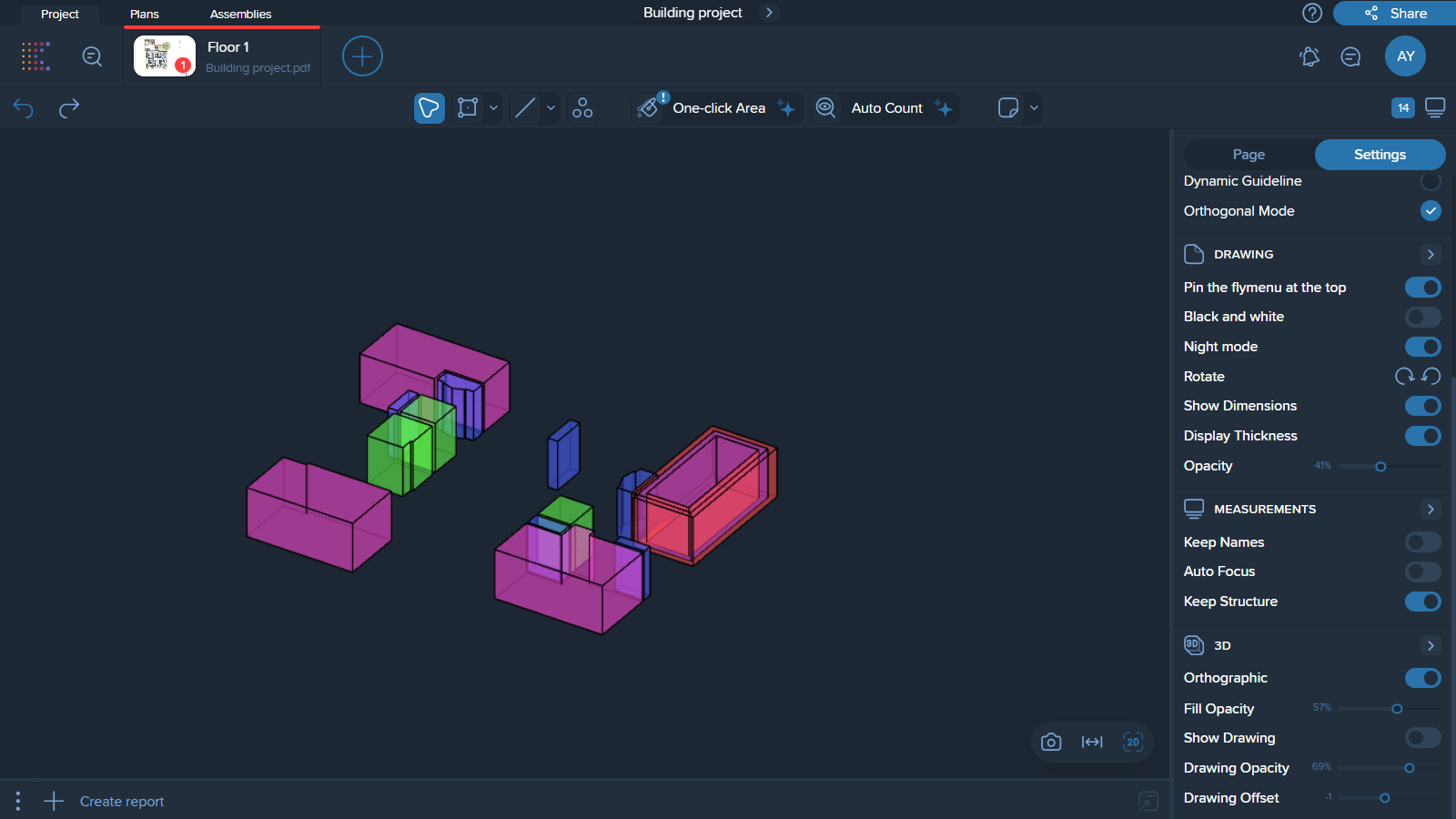

3D

  • Orthographique
    Orthographique est un type de vue ou de projection 3D où les objets sont affichés sans distorsion de perspective. Cela signifie que toutes les lignes et les bords des objets sont parallèles et ne convergent pas vers un point de fuite, comme ils le feraient dans une vue en perspective. Dans une vue orthographique, l'échelle des objets reste cohérente quelle que soit leur distance par rapport au spectateur. Cela permet des mesures précises et une vue claire et non déformée de la géométrie.

  • Opacité du remplissage
    Ce paramètre contrôle l'opacité de la couleur de remplissage pour les mesures en 3D.

  • Afficher le plan
    Si ce paramètre est désactivé, le plan n'est pas affiché en 3D, seules les mesures créées sont visibles.

  • Opacité du plan
    Ce paramètre contrôle l'opacité du plan dans un environnement 3D.

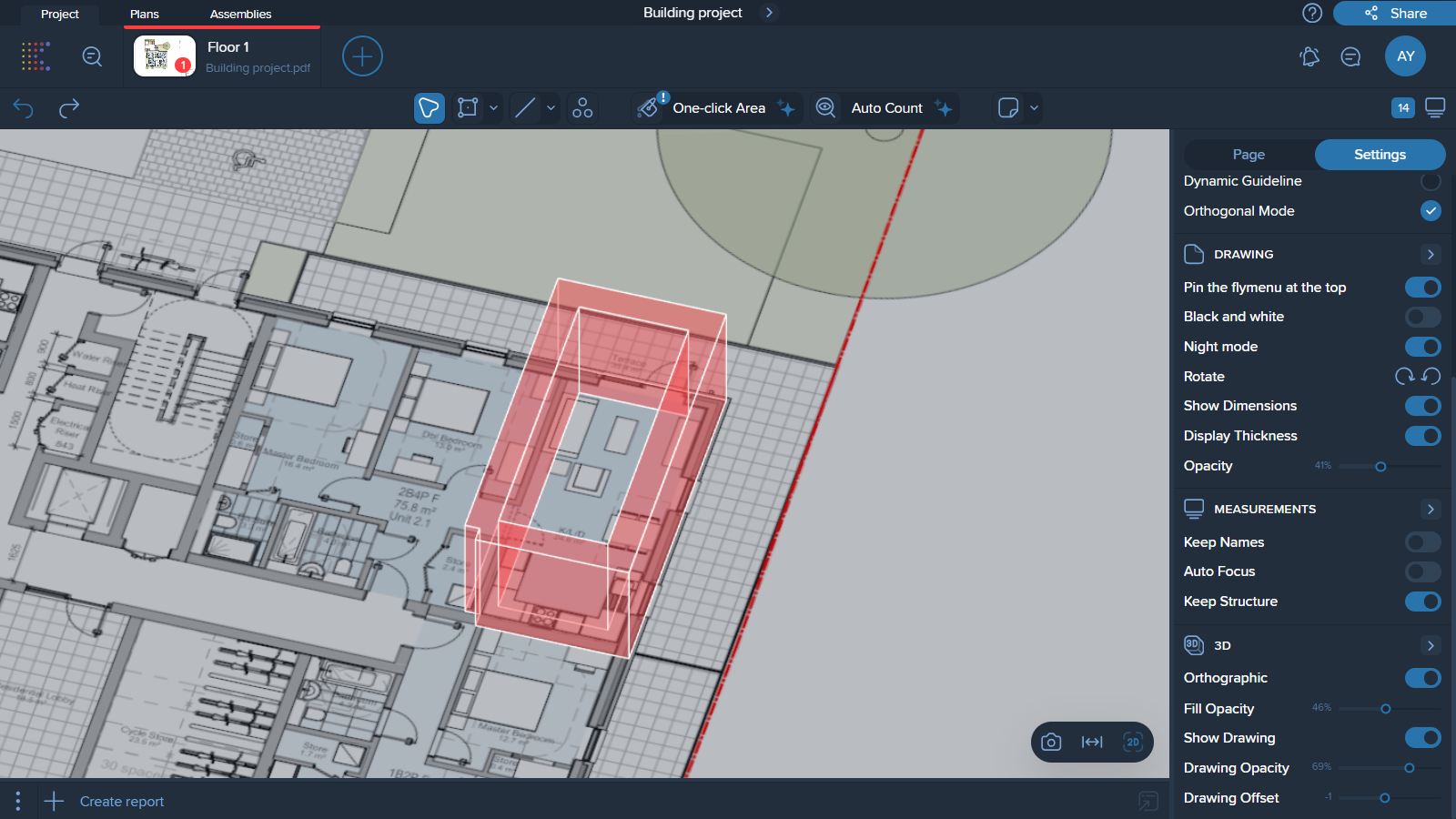

  • Décalage du plan
    Ce paramètre contrôle le positionnement du plan par rapport aux mesures en 3D.
